Tìm hiểu cắt thép tối ưu trong thi công

12 05, 2021

Trong quản lý chi phí giai đoạn thi công xây dựng, tối ưu cắt thép là một bài toán được quan tâm đầu tiên của phòng chuẩn bị bản vẽ thi công (đề tay thép, chi tiết thép). Ảnh hưởng trực tiếp đến lượng hao hụt thép của toàn dự án. Đồng thời, hiện nay giá thép tăng cao, tỷ trọng thép chiếm khoảng 40% giá trị của kết cấu bê tông cốt thép. Vì vậy nếu bạn tiết kiệm được 1% hao hụt thép. Thì cũng đã tiết kiệm được rất nhiều tiền. Chúng ta hãy cùng cty đông hà nội tìm hiểu về cách cắt thép tối ưu trong thi công

Ví dụ : Cách làm 1: Cần cắt 2 loại thép có chiều dài là 1.65m và 2m từ cây thép dài 11,7m ta ta làm như sau:

Bước 1: Tính số đoạn chiều dài yêu cầu:

Nếu cắt đoạn dài 2m thì được 11,7 : 2 = 5,8 + 0,1 tương đương 5 thanh 2 m, 1 thanh 1.7m

Nếu cắt đoạn dài 1,65 m thì được : 11,7 : 1,65 = 7 + 0,15 tương đương 7 thanh 1,65m và 1 thanh 0,15m

Rõ ràng là nếu cắt từng đoạn riêng lẻ thì thừa ra là 1.7cm ( với đoạn 2m) và 15 cm với đoạn (1,65m). Đoạn thừa là không lớn nhưng với giá thép trên thị trường thép xây dựng như hiện nay và với những công trình lớn có lượng cốt thép nhiều thì đó là một sự hao phí lớn, vậy ta phải tính toán sao cho lượng thừa là nhỏ nhất.

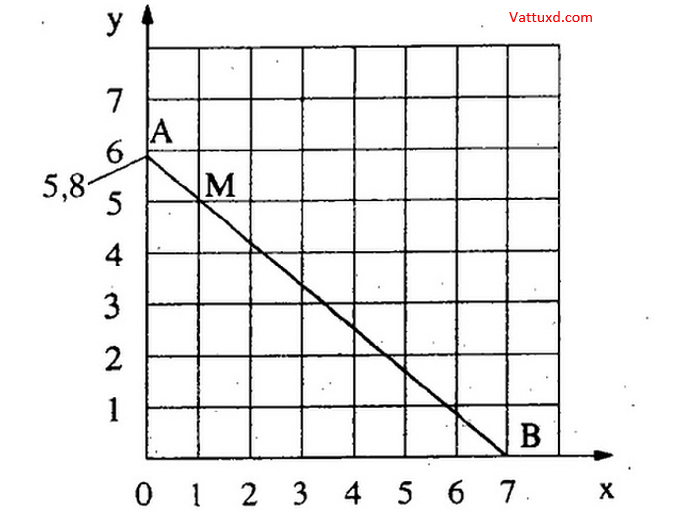

- Lập hệ toạ đọ OXY như hình vẽ ( toạ độ Decac trong toán học đó) với 2 trục Ox, Oy và chia thành 7 khoảng, mỗi khoảng với dơn vị là 1m ( bạn chia bao nhiêu cũng được nhưng cần đều nhau) , mỗi trục tương ứng với 1 phương án cắt thép trong 2 phương án trên.

- Xác định các điểm A, B trên 2 trục Ox, Oy tương ứng với số đoạn cần cắt trên mỗi trục

- Nối 2 điểm A, B đó ta được tam giác OAB.

- Xác định điểm M gần đường thẳng AB nhất, dóng xuống 2 trục toạ độ thì đó chính là điểm cắt thép cần tìm. Ở dây ta được 1 đoạn dài 1,65 m và 5 đoạn dài 2 m.

Kiểm tra lại chút: 1×1,65 + 5×2 = 11,65 + 0.05

Thừa ra 5cm, rất tiết kiệm so với 2 phương án trên phải không các bạn.

Bài toán cắt thép này hiện tại chỉ tính toán được cho 2 loại thép, với hơn 2 loại thép thì ta phải chia nhỏ ra để áp dụng.

Cách làm 2: Áp dụng phần mềm cắt thép khi thi công.

Hướng dẫn sử dụng:

1. Tải phầm mềm ở dưới (đây là phần mềm được cty Unicons sử dụng)

2. Nhập tên dự án, cấu kiện

3. Nhận số đoạn thép kèm chiều dài mà bạn muốn sau khi cắt (có thể thêm nhiều đoạn thép với kích thước và số lượng khác nhau. (lưu ý là cùng kích thước)

4. Bấm nút run

5. Xuất Excel để sử dụng

Để tải phần mềm cắt thép tối ưu, vui lòng tải theo đường link sau: https://vattuxd.com/phan-mem-cat-thep-toi-uu
